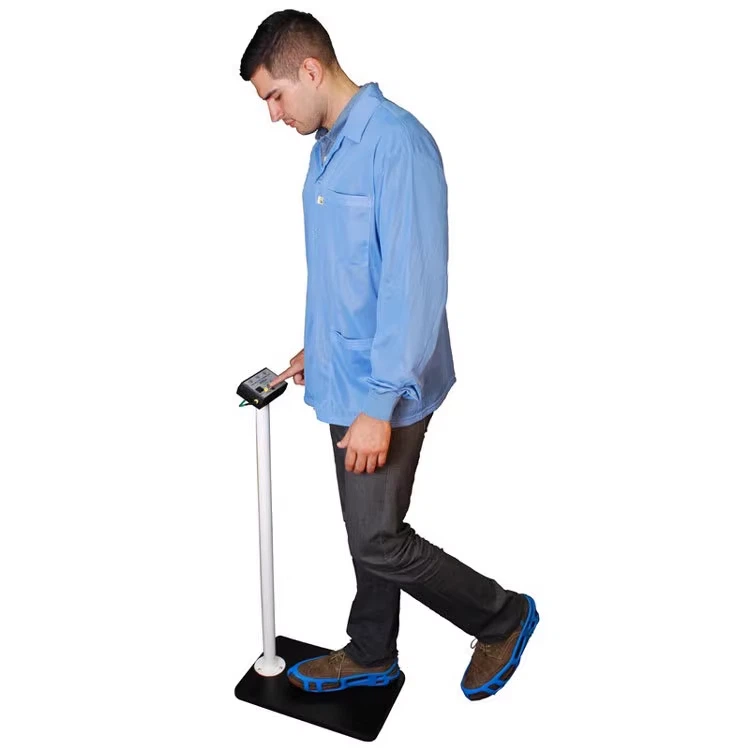

Mahsulotdagi statik elektrni qanday o'lchash mumkin
1. Usullari:
Yuqori qarshilikni o'lchash uchun keng tarqalgan usullar to'g'ridan-to'g'ri va qiyosiy usuldir.
To'g'ridan-to'g'ri usul namunaga qo'llaniladigan doimiy kuchlanishni va namunaning qarshiligini aniqlash uchun u orqali o'tadigan oqimni o'lchashni o'z ichiga oladi. To'g'ridan-to'g'ri usullar, asosan, galvanometr usuli va shaharni kuchaytirish usulini (yuqori qarshilik o'lchagich usuli) o'z ichiga oladi. Qiyosiy usullar asosan galvanometr usuli va ko'prik usulini o'z ichiga oladi.
2. Aniqlik:
10 ohm (10 ohm) dan katta rezistorlar uchun asbob xatosi ± 20% ichida bo'lishi kerak; 10 ohm (10 ohm) dan katta bo'lmagan rezistorlar uchun asbob xatosi ± 10% ichida bo'lishi kerak.
3. Himoya:
O'lchov asboblarida ishlatiladigan izolyatsion material odatda faqat o'lchanadigan materialga o'xshash xususiyatlarga ega. Namunadagi test xatolariga quyidagilar sabab bo'lishi mumkin:
① Tashqi parazit kuchlanishlardan kelib chiqadigan adashgan oqimlar. Ularning kattaligi odatda noma'lum va ular drift xususiyatlarini namoyon qiladi;
② O'lchov pallasining izolyatsion materiali namunaviy qarshilik, standart qarshilik yoki oqim o'lchash moslamasi bilan parallel ravishda ulanadi.
Yuqori qarshilikka{0}}izolyatsiyadan foydalanish o'lchash xatolarini yaxshilashi mumkin, ammo bu usul asbobni qimmat va katta hajmli qiladi va yuqori-qarshilik namunalari uchun hali ham qoniqarli natijalarni bermaydi. Yana qoniqarli takomillashtirish usuli himoya texnologiyasidan foydalanish bo'lib, u xatolarga olib kelishi mumkin bo'lgan adashgan oqimlarni ushlab turish uchun barcha asosiy izolyatsiya nuqtalarida himoya o'tkazgichlarni joylashtirishni o'z ichiga oladi; bu o'tkazgichlar himoya tizimini hosil qilish uchun bir-biriga ulanadi va o'lchash terminallari bilan uchta-terminal tarmog'ini yaratadi. Elektr simlari to'g'ri ulanganda, tashqi parazit kuchlanishlardan kelib chiqadigan barcha adashgan oqimlar himoya tizimi tomonidan o'lchov sxemasidan pastga yo'naltiriladi, bu esa xatolar ehtimolini sezilarli darajada kamaytiradi.
Tizimning himoyalangan va himoyalangan terminallari orasidagi elektrolitik potentsial, kontakt potentsiali yoki termoelektrik potentsial ular kichik bo'lganda kompensatsiya qilinishi mumkin, bu ularni o'lchashda muhim xatolarga yo'l qo'ymaydi.
Joriy o'lchovda, oqim o'lchash moslamasi bilan parallel ravishda ulangan himoyalangan va himoyalangan terminallar orasidagi qarshilik xatolarga olib kelishi mumkinligi sababli, birinchisi joriy o'lchash moslamasining kirish qarshiligi kamida 10 marta va afzalroq 100 marta bo'lishi kerak. Ko'prik usulida himoyalangan terminallar va o'lchash terminallari taxminan bir xil potentsialga ega. Shu bilan birga, ko'prikdagi standart qarshilik himoyalanmagan va himoyalangan terminallar orasidagi qarshilik bilan parallel ravishda ulanadi; shuning uchun ikkinchisi standart qarshilikdan kamida 10 marta, tercihen 20 marta bo'lishi kerak.
Sinovni boshlashdan oldin, dastlabki o'lchov uchun quvvat manbai va namunani ajratib oling. Uskuna sezgirlik oralig'ida cheksiz qarshilikni ko'rsatishi kerak. Uskunaning to'g'ri ishlashi ma'lum qiymatlarga ega standart rezistorlar yordamida tekshirilishi mumkin.
Ovoz qarshiligi
Ovoz qarshiligini o'lchash uchun ishlatiladigan himoya tizimi sirt oqimidan kelib chiqadigan xatolarni qoplash imkoniyatiga ega bo'lishi kerak. Sirt oqishi ahamiyatsiz bo'lgan namunalar uchun hajm qarshiligini o'lchashda himoya olib tashlanishi mumkin.
Himoyalangan va o'lchash elektrodlari orasidagi namuna yuzasidagi bo'shliq kengligi bir xil bo'lishi kerak va bo'shliq sirtning oqishi tufayli o'lchov xatolariga olib kelmasdan imkon qadar tor bo'lishi kerak; amaliy foydalanishda minimal 1 mm.

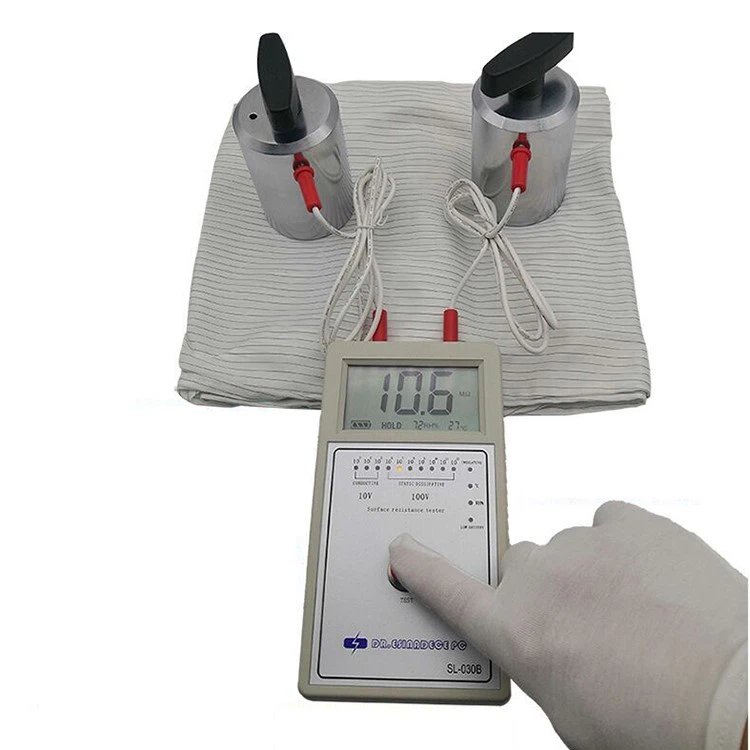

Yuzaki qarshilik
Sirt qarshiligini aniqlash uchun ishlatiladigan himoya tizimi imkon qadar hajm qarshiligining ta'sirini qoplashi kerak.
