Yuzaki qarshilik sinalishi

<1 .ikki="" burchakka="">

GM3110 - bu ob'ekt sirtiga chidamlilik sinov vositasi. O'lchovni o'lchash uchun ob'ektning ikki parallel elektrodini biriktirib, ob'ekt sirtining qarshilik qiymati sinovdan o'tishi kerak bo'lgan ob'ektni o'tkazuvchi, antistatik material yoki izolyator ekanligini aniqlash uchun o'lchanishi mumkin. Shu bilan birga, qurilma ob'ektning qarshiligini tuproqqa o'lchash mumkin. Asbob ayniqsa, turli antistatik joylar uchun javob beradi.

<2>. Mahsulot xususiyatlari

Qarshilik o'lchov oralig'i	10 ³ -10 ¹⁰ Ō
Qarshilik o'lchash xatosi	± kattalikdagi tartib
Qarshilikni o'lchash muddati	1S
Haroratni o'lchash oralig'i	0 ° C ~ 50 ° C / 32 ~ 122 F.
Haroratni o'lchash aniqligi	± 2 ° C / ± 3.6 ° F daraja
Quvvat	9V 6F22
Batareya hajmi	63.6x31.x125.8mm

Og'irligi: 122g Ushbu mashina o'lchagan maksimal qarshilik qarshilik 20KM'dir. Ushbu qurilma tomonidan ko'rsatilgan 10 ¹¹ va 10 ¹² o'lchovi aniq emas yoki aniqlanmagan.

Qarshilik o'lchash xatosi quyidagicha tavsiflanadi: 10 ¹⁰ sirt chidamliligi 10 ⁹ yoki 10 ^{11 deb ko'rsatilgan} , bu esa xato doirasiga kiradi.

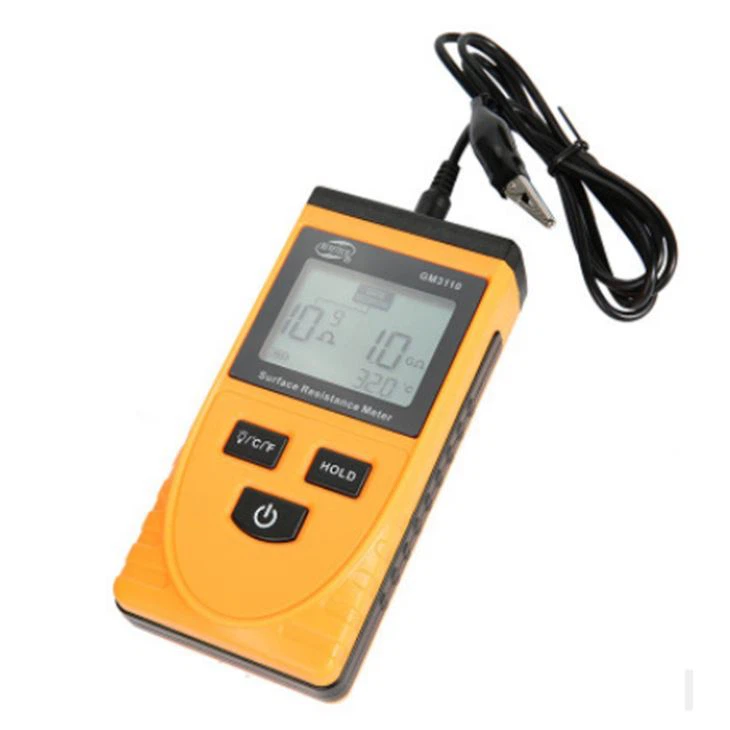

GM3110 TESTER.jpg

<3> .GM3110 sirt chidamliligi funktsiyasi Funktsional xususiyatlar

1. Ushbu sirtga chidamliligi sinov qurilmasi quyidagi funktsiyalarga ega:

2. Ob'ektning sirt chidamliligi testi;

3. Ob'ektning sirtining qarshilik qiymatini yoki moddiy xususiyatini bir vaqtning o'zida ko'rsatishning uchta usuli;

4. Media haroratini o'lchash;

5. Issiqlik moslamasini konvertatsiya qilish;

6. Ma'lumotlarni saqlash funksiyasi;

7.LCD orqadan yorug'lik;

<4>

1. Quvvat tugmasi: Ushbu tugmani qisqa vaqt davomida LCD fon yorug'ligini boshqarish uchun bosing

Harorat birligi ishlashi.

Erishish uchun ushbu tugmani bosing

2. Quvvat tugmasi: o'lchov ma'lumotlarni saqlash tugmasi.

3. Quvvat tugmasi: O'tkazish tugmasi.

<5>

1. LCD-ni yoqish uchun kuch tugmasini bosing va LCD normal o'lchov ekraniga kiradi va atrof-muhitdagi harorat qiymatini ko'rsatadi.

2. Mashinaning ikkita elektrodini sinovdan o'tadigan materialning yuzasiga joylashtiring. Taxminan 1 sekunddan so'ng sinov qilinadigan materialning sirt qarshiligi va uning o'tkazuvchanligi LCD displeyda ko'rsatiladi, bu sinov qilinadigan materialning o'tkazgich, antistatik material yoki izolyator material.

3. Zamin qarshiligini o'lchash: Tuproq simini asbobning old qismidagi tuproqli uyaga joylashtiring va asbobning o'ng tomonini ushlab turish uchun topraklama simining boshqa uchini joylashtiring.

O'lchagan ob'ekt sirtiga juda yaqin bo'lib, LCD displeyidagi qarshilik qiymati erga qarshilik ko'rsatadi. (Hozirgi vaqtda chap o'lchov elektrodi ob'ektning yuzasiga tegmaslik kerak).

4. Ma'lumotni ushlab turish: Ma'lumotni o'lchaganlaridan keyin HOLD tugmasini bosing, ma'lumotlar LCD displeyda qoladi va ushlab turish funksiyasidan chiqish uchun HOLD tugmasini bosing.

5. Orqa chiroqni nazorat qilish: ochilish holatida, ° C / ° f tugmachasini bosing, orqa nuri yoniq, kechasi bilan o'lchash uchun qulay, orqa nuri o'chirish uchun qayta bosing.

6. Haroratni o'zgartirish bo'limi: Ishlayotgan holda, haroratni o'zgartirish uchun uzoq vaqt davomida ° C / ° f tugmachasini bosing.

<6> LCD displey va tugma vazifalari:

1.LCD to'liq ekranli displey: pastga qarang (1-rasm)

1. Supero'tkazuvchilar ekrani tasvirchasi

2. Anti-statik materiallarni ko'rsatish belgisi

3. Yalıtım belgisi belgisi

Qarshilik ko'rsatkichlari

5. Harorat qiymati

6. Ma'lumotlarni saqlash belgisi

7. Batareya quvvati so'rovi

GM3110 sirt chidamliligi sinov vositasi

<7> .Part nomi: pastga qarang (2-rasm)

A. LCD ekran

B.LCD fon yoritgichi va haroratni o'zgartirish tugmasi

S Ma'lumotlarni saqlash tugmasi

D. tugmachasi

F. Er usti qarshiligini o'lchaydigan elektrod

E. Tuproq simli aloqa kabeli

G. Batareya eshigi

GM3110 sirt qarshilik tester.jpg

<8> .LCDni o'qish

a) 10-3-105 Ō, o'tkazgich; 10 ⁶ ~ 10 ¹¹ Ō, antistatik material;

≥10 Ō, izolyatsiya materiallari;

b). O'lchangan qarshilik 10-3 Ō dan kam va LCDda 10-3 Ō mavjud;

v). Misol: 3-rasmda qarshilik qarshiligi: 10 ⁹ Ō, 1,0GŌ, testlanadigan material antistatik materialdir;

Yuqori sifatli raqamli sirt chidamlilik tester.jpg

BEST-GM3110 sirt chidamliligi tester.jpg

Kalibrlash

(Oddiy sharoitlarda, foydalanuvchilar bu jarayonga muhtoj emas.) Agar atrof-muhit harorati va namlik darajasi sezilarli o'zgarib borsa, foydalanuvchi o'lchov o'lchovi foydalanish vaqtida aniqlanadi va foydalanuvchi quyidagi oddiy kalibrlashni amalga oshirishi mumkin.

1. Ochiq elektron kalibrlash: avval bir vaqtning o'zida ° c / ° f tugmachasini va HOLD tugmachasini bosing, keyin mashinani yoqish uchun kuch tugmasini bosing, mashina kalibrlash rejimiga kiradi. Eslatma: Mashinaning pastki qismidagi ikkita elektrod havoga, qo'llarga va boshqa narsalarga joylashtirilmasligi kerak. Elektrodga tegayotganingizda, ekranning pastki qismida 60 dan kam raqam mavjud. Quvvat tugmasini qayta-qayta bosing, ochiq elektron ma'lumoti saqlanadi va ochiq elektron kalibrlash tugallanadi.

2. Qisqa kontaktli kalibrlash: avval bir vaqtning o'zida ° C / ° F tugmachasini bosing va ushlab turing, keyin mashinani yoqish uchun kuch tugmasini bosing, mashina kalibrlash rejimiga kiradi. Ayni paytda, metall oling.

Ip yoki metall blok mashinaning tagidagi ikki elektr sathiga ulangan, ya'ni ikkita elektrod qisqaradi va ekranning pastki qismidagi raqam taxminan 700 (taxminan). Quvvat tugmasini qayta bosib, qisqa tutashuv ma'lumoti saqlanadi va qisqa elektron kalibrlash tugallanadi.
